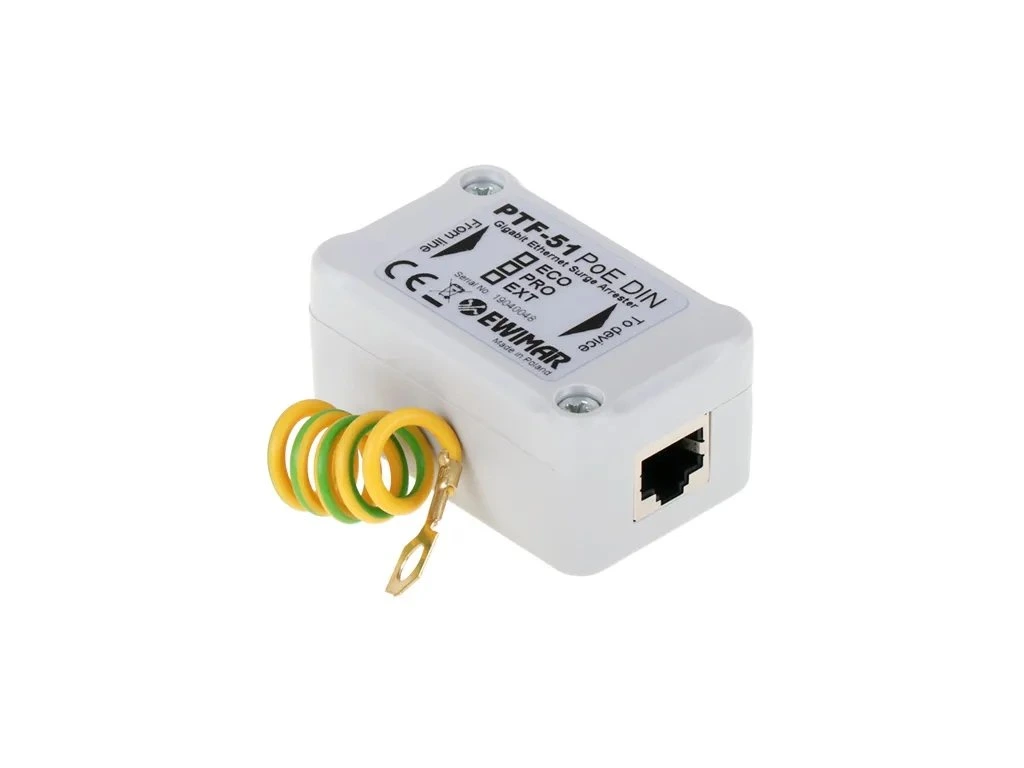

Scaricatore di sovratensione per reti LAN

Protezione dell'unità di controllo contro le sovratensioni durante i temporali, necessaria per una connessione Internet DSL.

Protezione dell'unità di controllo tramite la fonte più comune di sovratensione: la connessione LAN.
Durante i temporali vengono indotte sulla connessione DSL delle sovratensioni elevate, che possono distruggere non solo il router e l'unità di controllo, ma anche i moduli ad essi collegati.
È compatibile con Ethernet 10Base-T e 100Base-T, utilizzando qualsiasi tipo di cablaggio.
Il prodotto è destinato alle installazioni in cui i dispositivi finali LAN collegati si trovano all'interno degli edifici e nessuna parte del cavo passa all'esterno degli edifici.
Uno speciale circuito di collegamento protegge inoltre il dispositivo da sovratensioni e aumenti di tensione sulle linee di alimentazione PoE in qualsiasi standard possibile. Le linee 4-5 e 7-8 sono interconnesse perché LAN Base-100T le utilizza esclusivamente per alimentare il PoE. La potenza PoE trasmessa attraverso il protettore può arrivare fino a 60 W (compatibile con HiPoE).
Questo scaricatore di sovratensione garantisce la continuità della schermatura del cavo FTP, ma non è collegato alla messa a terra.
Parametri

• Compatibilità di rete ... 10Base-T, 100Base-T, doppino intrecciato categorie 5a, 5a e 6a
• Connettori di ingresso/uscita ... RJ-45
• Tensione nominale CC (linea-terra) UN ... 90 VDC
• Tensione massima (linea-terra) UC ... 110 VDC
• Livello di protezione 1 kV/μs (linea-terra) UP ... 600 V
• Corrente di sovratensione (8/20µs, linea-terra) Iimp ... 100 A
• Tensione nominale DC (linea-linea) UN ... 3,3 VDC
• Tensione massima (linea-linea) UC ... 3,5 VDC
• Livello di protezione 1 kV/μs (linea-linea) UP ... 20 V
• Corrente di sovratensione C1 (8/20µs, linea-linea) Iimp ... 100 A
• Linee protette ... 1-2, 3-6
• Resistenza in serie ... 2,2Ω / linea
• Corrente nominale IN ... 300mA / linea
• Livello di protezione ... 1 (ibrido)
• Standard PoE protetti ... IEEE 802.3af/at/bt-tipo 3 (HiPoE, UPOE)
• Protezione ambientale ... IP40
• Temperatura di esercizio ... -30 ºC ~ 60 ºC
