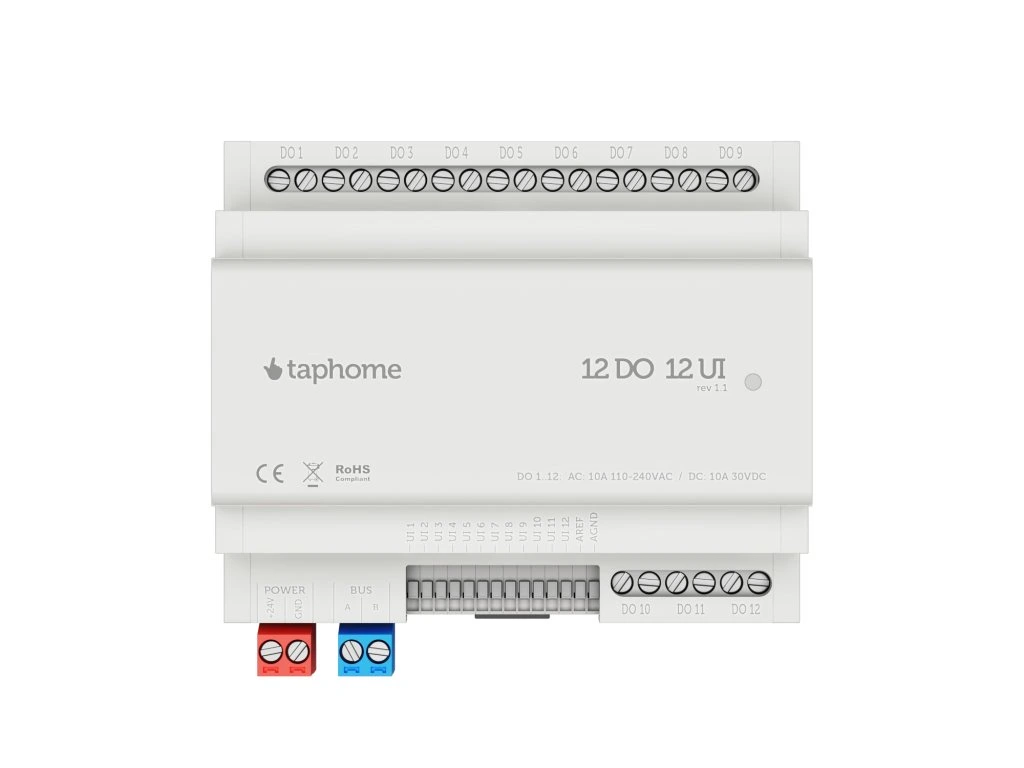

Il modulo più compatto sul mercato. La combinazione di 12 uscite relè universali e 12 ingressi universali lo rende un vero e proprio salvaspazio, con un rapporto qualità-prezzo imbattibile. Offre inoltre una protezione di livello industriale contro il surriscaldamento.

• 12 uscite relè a potenziale zero, 10 A
o Durata del relè: 100.000 cicli sotto carico massimo, 2.000.000 di cicli sotto carico medio
o Carico totale massimo 20A
o I sensori vicino ai relè monitorano la loro temperatura e li spengono in caso di emergenza
• Configurazioni di uscita:
o Uscita commutata autonoma
o Motore per tapparelle AC con blocco interno di entrambe le uscite
o Uscita PWM
• 12 ingressi universali configurabili per:
o Ingressi di temperatura NTC con intervallo di misura della resistenza 100 Ohm – 100 kOhm +-50 Ohm. Deviazione di misura su cavo Cat6 da 1 km: -0,3 °C a 25 °C. Il terminale AREF garantisce l'assenza di rumore nella misura della temperatura.
o Ingressi tramite pulsante
o Ingressi Reed / stato
o Ingressi contatore impulsi, frequenza 200 Hz per canale, frequenza di campionamento 400 Hz per canale, tempo di impulso > 2,5 millisecondi
o Ingressi analogici 0-10 V con intervallo di misurazione della tensione 0-26 V CC, tipo single-ended, risoluzione 12 bit, accuratezza 0,1% della scala completa, impedenza di ingresso > 16 kOhm, reiezione della modalità normale 50 dB a 60 Hz, tempo di conversione 1250 millisecondi
o Per l'ingresso analogico 4-20mA è necessario collegare una resistenza da 500Ohm e impostare nelle impostazioni di servizio della tensione minima di ingresso a 2V (screenshot nella galleria)
• Consumo energetico in standby: 1 W
• Consumo energetico per un relè chiuso: 0,8 W
• Dissipazione di potenza per ogni 1A di carico: 0,16W
• Potenza massima dissipata a pieno carico di 20A per tutti i relè chiusi: 1 + 0,8 x 12 + 0,16 x 20 = 13,8 W
• Alimentazione 24VDC +-10%
• Protezione: IP20, temperatura di funzionamento: da -20°C a 40°C
• Guida DIN, 6 moduli. Larghezza 107 mm, altezza 59 mm.
