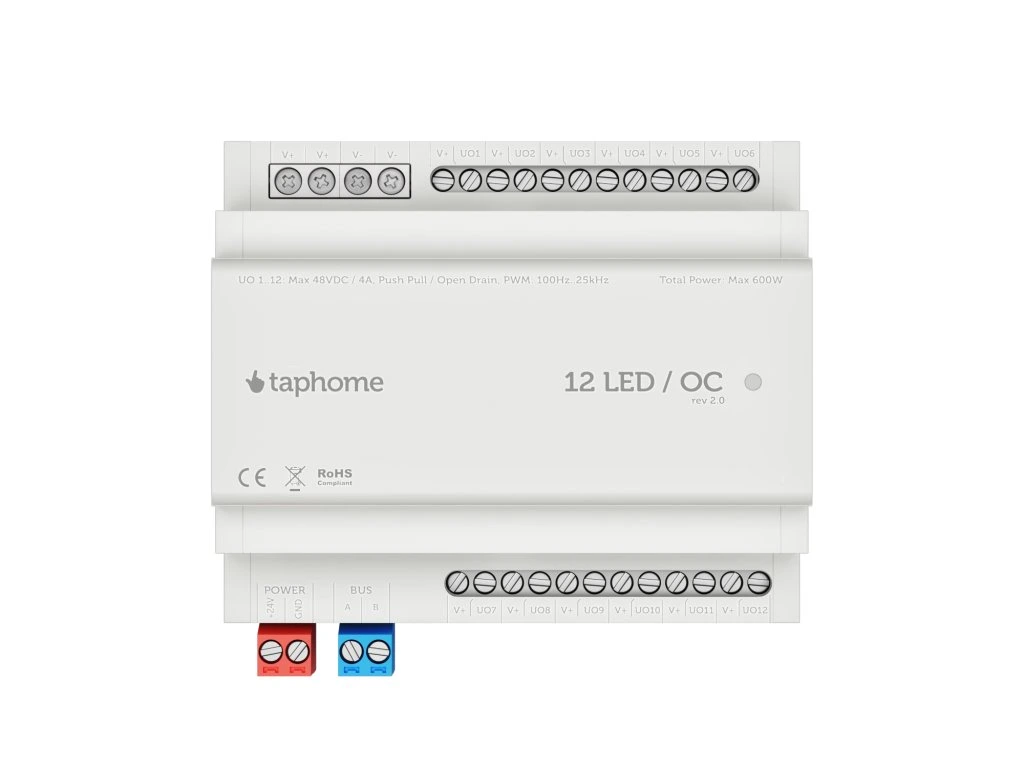

Modulo progettato per la dimmerazione di strisce LED. 12 canali sono sufficienti per gestire 4 strisce RGBW da un singolo modulo. Il modulo consente il controllo di strisce LED lunghe grazie alle sue elevate prestazioni di carico totale.

• 12 uscite LED / OC configurabili per:
o Interruttore – uscite digitali a collettore aperto
o Dimmer LED: funziona con luci LED a tensione costante, in genere strisce LED
o Modulazione di larghezza di impulso: la frequenza di uscita PWM è configurabile da 100 Hz a 25 kHz
• Proprietà di output:
o Corrente massima 4A DC per canale
o Carico totale massimo 25A
o Tensione massima 48 V CC per canale
o Le lunghezze consigliate dei cavi tra la luce e il modulo sono:
o 30 metri per cavo da 1,5 mm2
o 45 metri per cavo da 2,5 mm2
• Protezione IP20, temperatura di funzionamento: da -20°C a +55 °C
• Dissipazione di potenza massima 3W
• Alimentazione 24VDC +-10%
• Guida DIN, 6 moduli. Larghezza 107 mm, altezza 59 mm.
Esempio di calcolo del carico per una striscia LED da 24 V con 12 W/metro: 12 W/24 V = 0,5 A per ogni metro di striscia LED. Il carico massimo per uscita è di 4 A, ovvero 4 A/0,5 A/m = 8 metri è la lunghezza massima della striscia LED controllabile da un'uscita. Se la striscia è più lunga, è possibile suddividerla e controllarla con due o più uscite. Se la striscia LED è RGB o RGBW, il suo rapporto W/m deve essere diviso rispettivamente per 3 o per 4. Inoltre, il carico totale per l'intero modulo è di 25 A. Per una striscia LED da 24 V, è 25 A*24 V = 600 W. 600 W/12 W/m = 50 metri è la lunghezza massima totale di tutte le strisce collegate al modulo.
