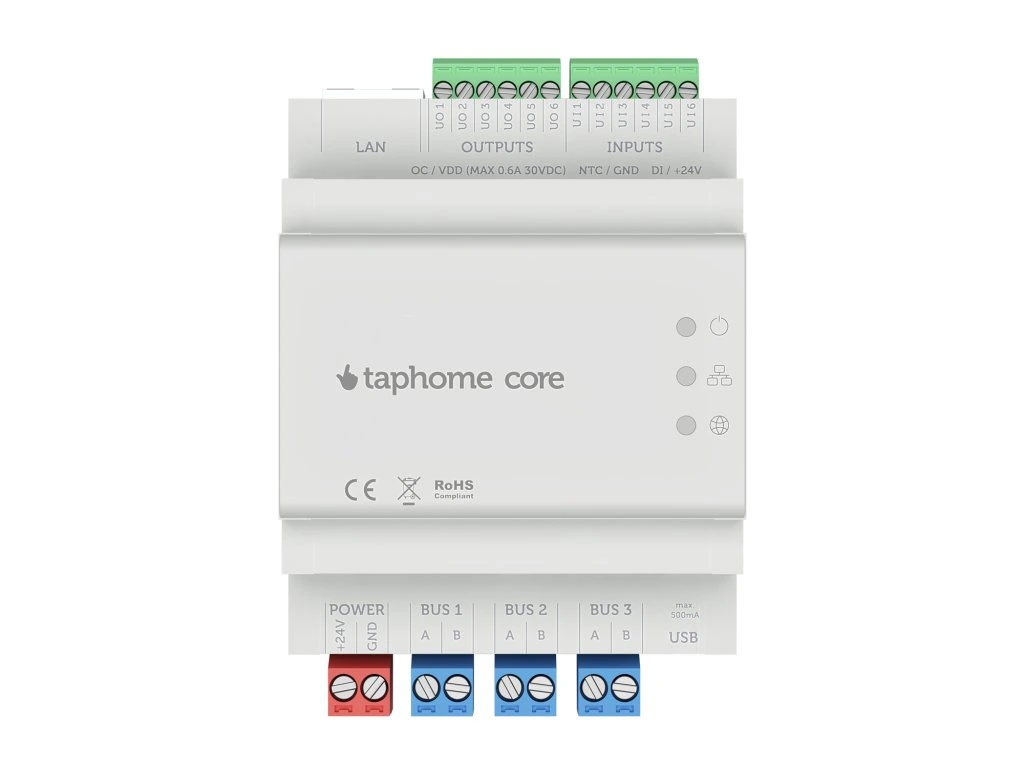

Core è l'unità di controllo, il cervello del sistema. I tre terminali bus del Core sono configurabili per il bus TapHome o per Modbus senza la necessità di gateway separati aggiuntivi.

• computer Linux
• 3 terminali bus universali per:
o Moduli TapHome IO. Un terminale può gestire un massimo di 32 moduli bus.
o ModBus RTU/TCP per dispositivi di terze parti come HVAC.
• 6 ingressi universali configurabili per:
o Ingressi di temperatura NTC con intervallo di misura della resistenza 100 Ohm-100 kOhm +-50 Ohm. Deviazione di misura su cavo Cat6 da 1 km: -0,3 °C a 25 °C.
o Ingressi dei pulsanti
o Input di stato
o Ingressi contatore impulsi, frequenza 100 Hz per canale, frequenza di campionamento 200 Hz per canale, tempo di attivazione > 5 millisecondi
o Ingressi analogici 0-10 V con intervallo di misurazione della tensione 0-12 V CC, tipo single-ended, risoluzione a 8 bit, precisione a fondo scala dello 0,1%, impedenza di ingresso > kOhm, reiezione della modalità normale 50 dB a 55 Hz, tempo di conversione 1250 millisecondi
o Per l'ingresso analogico 4-20 mA, è necessario collegare una resistenza da 500 Ohm e impostarla a 2 V nelle Impostazioni di servizio della tensione minima di ingresso
• 6 uscite con collettore aperto, corrente massima 600 mA a 30 V CC per ciascuna uscita, massimo 2 A continui su tutte le uscite insieme
• Porta LAN
• Alimentazione 24 V CC +-10%
• Consumo energetico 7W *Temperatura di funzionamento: 0 - 45°C
• Guida DIN, 4 moduli. Larghezza 72 mm, altezza 59 mm.
