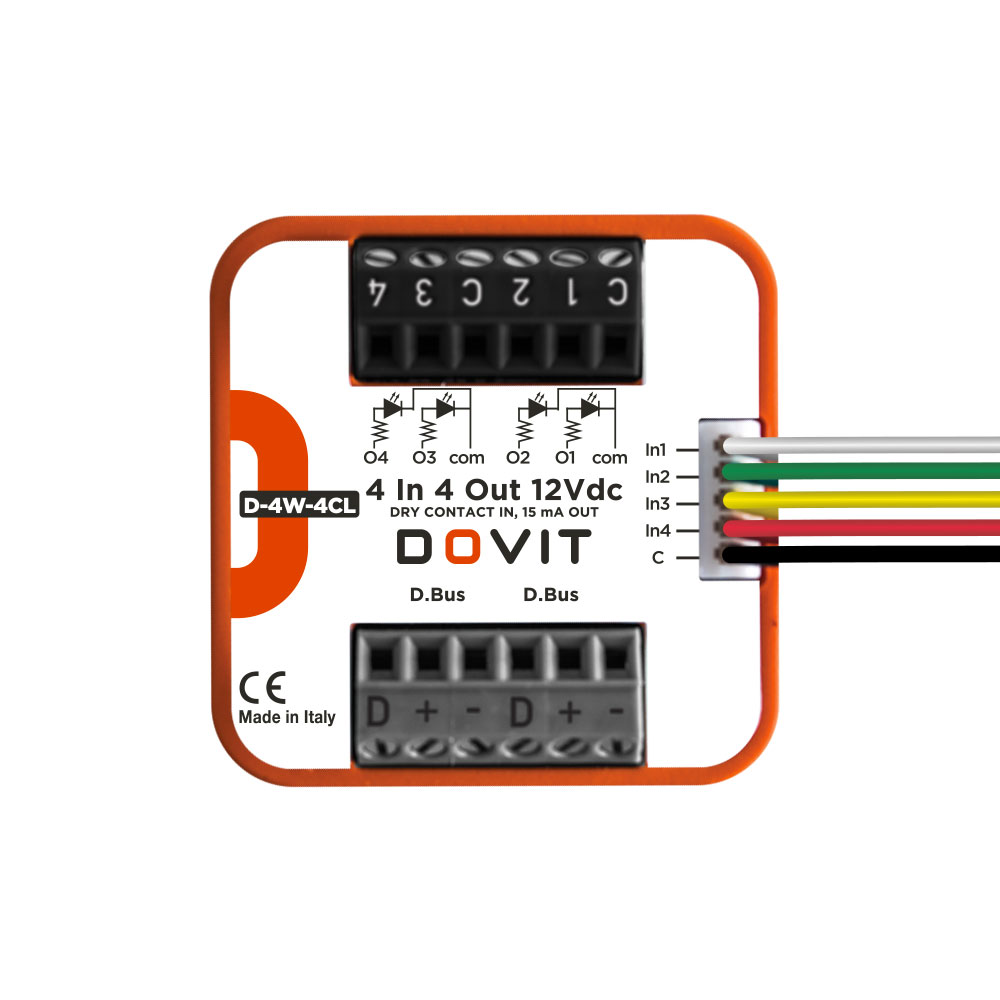

Modulo Bus, 4 ingressi digitali con 4 ingressi a fili e 4 uscite su morsetti per il controllo e l’alimentazione dei LED di retroilluminazione (5Vdc-15 mA).


4 Ingressi digitali (contatto pulito, come pulsanti e interruttori). con cavi precablati (25 cm). 2mA corrente di segnale 4 Uscite digitali : max 15mA 5Vdc per ogni uscita. Da utilizzare per i led di retroilluminazione
Comunicazione su interfaccia D.Bus

Alimentazione da D.Bus
Massima corrente assorbita 65mA
Temperatura di esercizio (°C) -5° ÷ +45°
Umidità di esercizio senza condensa <95%

Funzioni
Uscite:

Uscita feedback di stato (diretto e invertito) del comando dell’ingresso
Uscita diretta con ritardo alla disattivazione (o attivazione se invertita)
Uscita con funzionalità passo - passo
Uscita contatto timer (configurabile in secondi e minuti).
Uscita con memorizzazione di stato contatto al ripristino alimentazione di bus.
Uscite con funzione di interblocco per motorizzazioni e timer di fine corsa
Uscite con gestione tempo in ms per controllo frangisole
Uscite abbinabili a scenari

Ingressi:

Ingresso diretto con funzionalità di inversione (on premuto e off rilasciato, e viceversa)
Ingresso con comando alla pressione o al rilascio
Ingresso con comandi di pressione rapida o prolungata
Ingresso con funzione scenario e di gruppo
Ingresso con funzione per impostazioni analogiche di dimmer e rotazione frangisole
Ingresso con stato di sincronizzazione al ripristino alimentazione di bus
